Raytools 0-3.3kW Testa di Taglio Laser a Fibra con Fuoco Automatica BM111

La serie di teste laser BM111 è dotata di unità di guida a motore servo interno che utilizzano un meccanismo lineare per regolare automaticamente la posizione della lente di messa a fuoco entro un intervallo di circa 22 mm. Possono essere equipaggiate con gruppi di lenti compositi D30 per l'integrazione del fascio. Diverse configurazioni di interfaccia le rendono adattabili a vari laser a fibra. Il design ottimizzato ottico e raffreddato ad acqua garantisce che le teste laser possano funzionare in modo continuo e stabile sotto alta potenza per periodi prolungati.

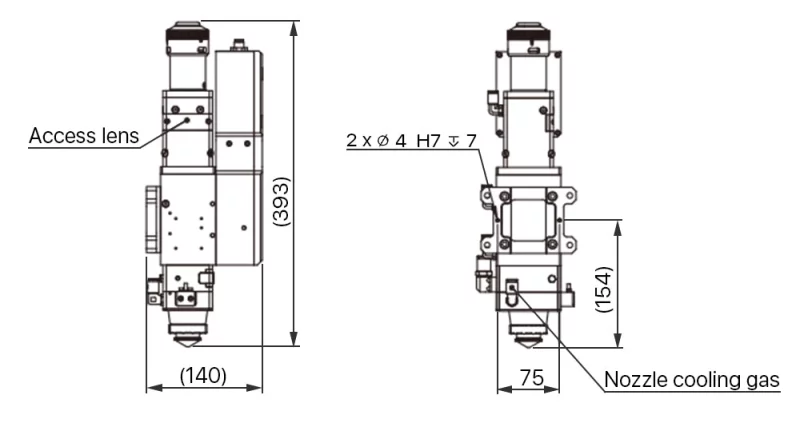

Misurare

Caratteristiche del Prodotto

Configurazione ottica ottimizzata e design del flusso d'aria efficiente e snello.
Gamma di messa a fuoco automatica: da +10 a -12 mm, con precisione di regolazione di 0.05 mm.
Equipaggiato con gruppi di lenti compositi D30, supportando una potenza massima della fibra ottica fino a 3 kW.
Accelerazione massima del driver della lente di messa a fuoco: 10 m/s², con una velocità massima di 10 m/min.

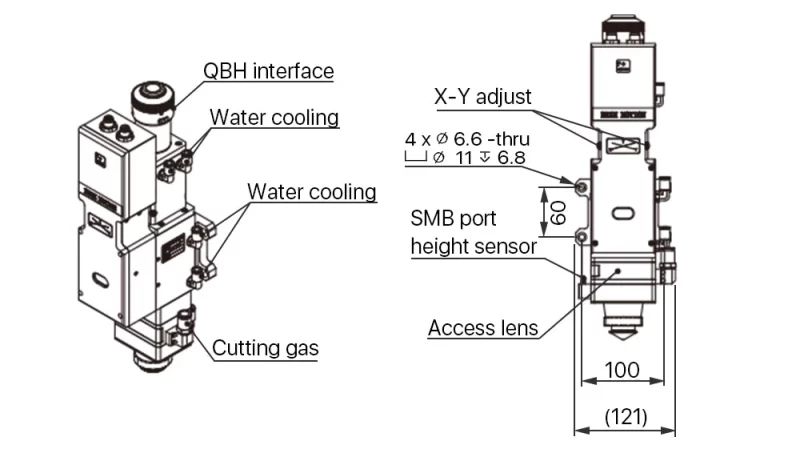

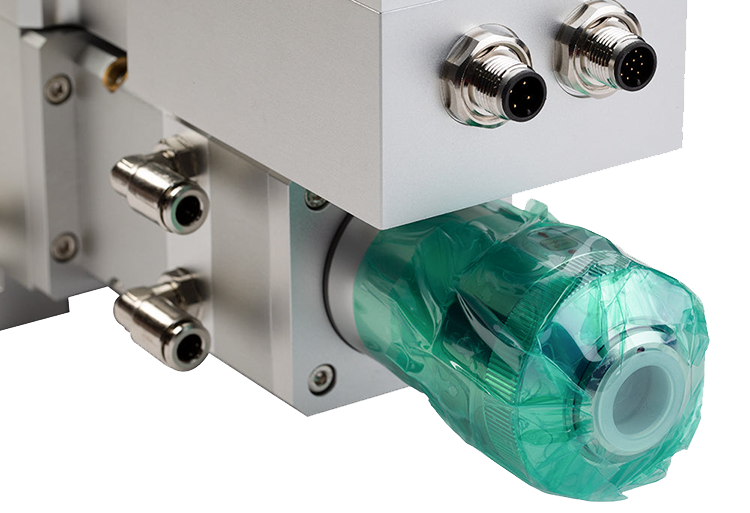

Equipaggiato con interfacce QBH, QD e altre interfacce in fibra ottica, consentendo la compatibilità con varie fibre laser.

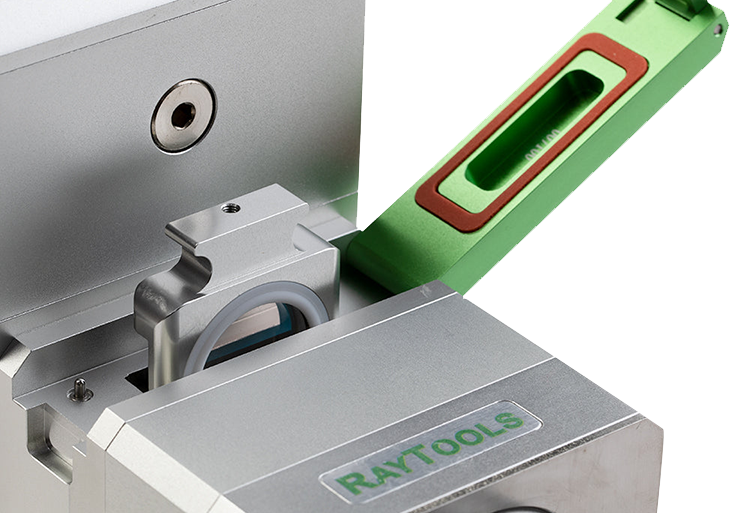

Il supporto della lente a cassetto facilita la sostituzione più rapida e semplice delle lenti protettive.
Gruppi di lenti compositi vengono impiegati per la collimazione del fascio e la messa a fuoco, garantendo una qualità ottica ottimale ed efficacia di taglio.

Parametri Tecnici

Configurazione della Testa di Taglio Laser BM111 da 0-3.3 kW
Potenza Nominale	≤3.3kW
Apertura Chiara	25mm
Vetro Protettivo per Collimazione	Φ24.9mm*1.5mm
Vetro Protettivo per Messa a Fuoco	Φ27.9mm*4.1mm
Lente di Collimazione	D30 F100mm
Lente di Messa a Fuoco	D30mm F125mm/F155mm/F200mm
Gamma di Autofocus	+10~-12mm
Pressione del Gas di Assistenza	≤30bar
