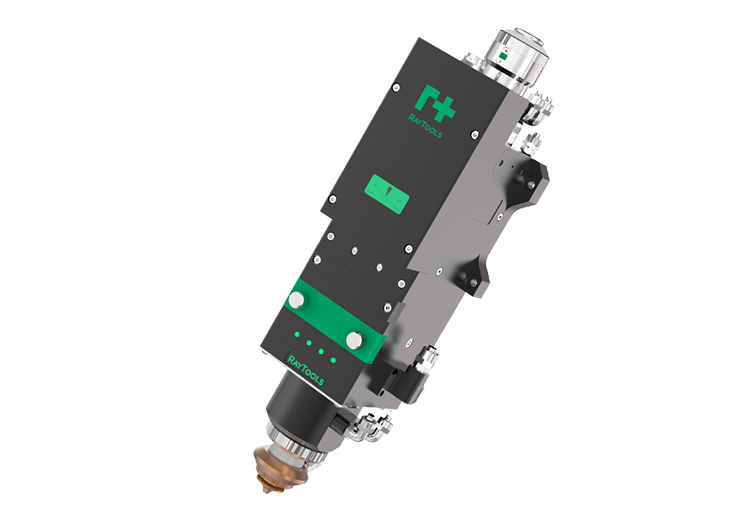

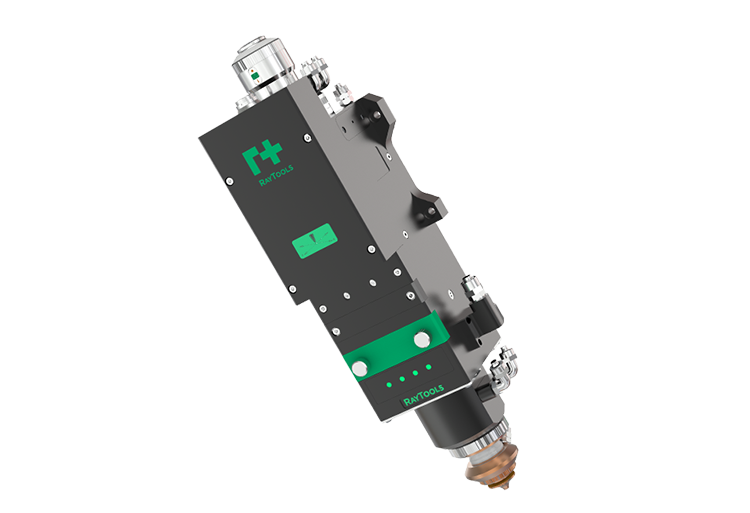

Raytools 0-12KW Tête de Découpe Laser à Fibre BS12K

Conçu pour améliorer vos opérations de découpe, la tête de découpe intelligente haute puissance Raytools-BS12K combine un design innovant, un contrôle flexible, une haute compatibilité et une surveillance en temps réel pour offrir d'excellentes performances.

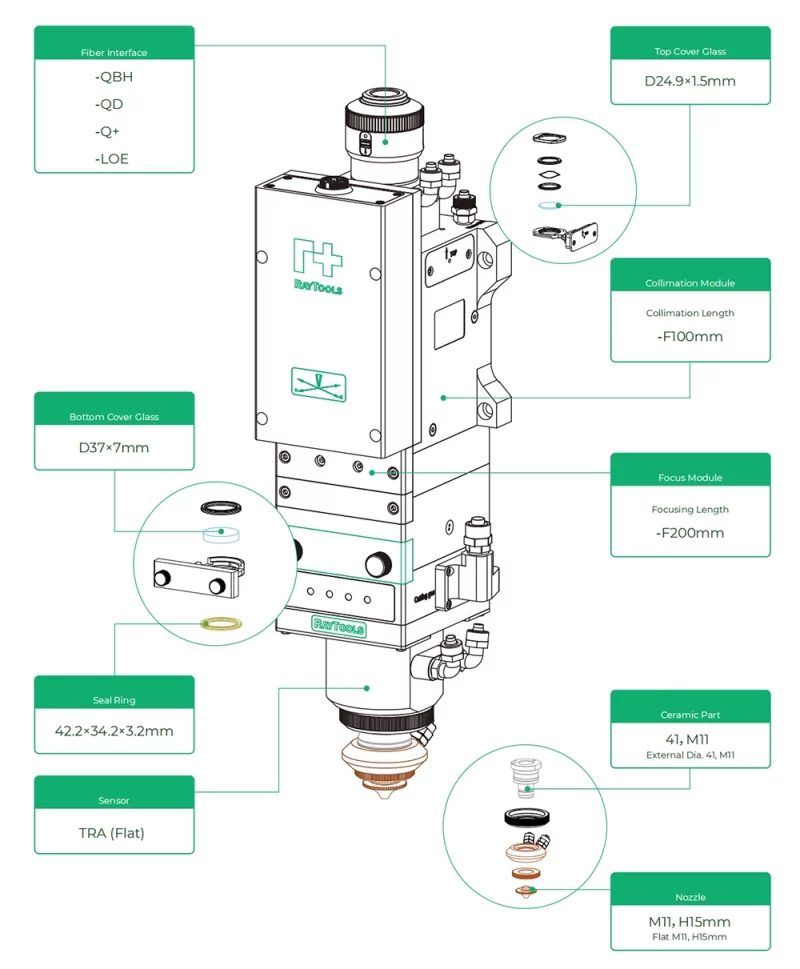

Configuration Optique

Caractéristiques du Produit

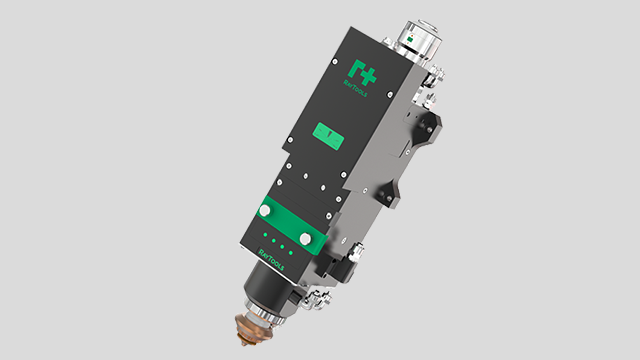

Conception ExcellenteConception légère pour améliorer l'accélération de la machine ; circuit de gaz de refroidissement de buse lisse et hautement efficace au lieu de l'utilisation traditionnelle d'air et de compresseur d'air, avec système optique optimisé et structure de refroidissement de buse excellente pour améliorer la stabilité, la qualité et l'efficacité de la découpe de tôles d'acier.

Haute AdaptabilitéInterfaces fibre telles que QBH, QD, Q+, LOE pour travailler avec divers lasers prédominants.

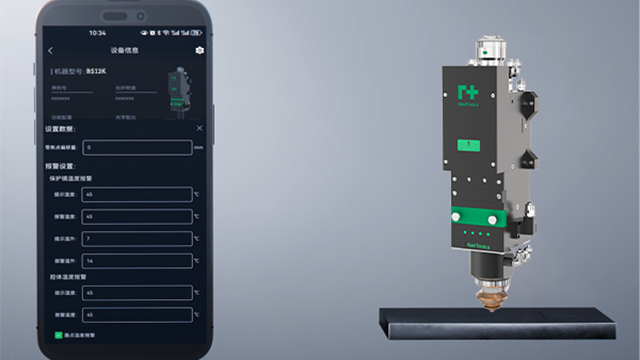

Surveillance des ApplicationsVia WLAN, les données surveillées peuvent être lues sur le terminal mobile et le système CNC.

Feedback en Temps RéelDivers capteurs intégrés fournissent un feedback de données en temps réel lors du traitement, comme la température à l'intérieur de la tête de coupe du verre de couverture et de la lentille de focalisation, la température et l'humidité de la cavité, ainsi que la pression du gaz, etc.

Mode de Contrôle FlexibleUnité de focalisation à contrôle analogique ou communication bus EtherCAT et module de focalisation permettent une focalisation continue et rapide.

Paramètres Techniques

BS12K Configuration de la Tête de Découpe
Interface Fibre	QBH, LOE, QD, Q+
Longueur d'Onde de la Fibre	1080nm
Puissance du Laser	12kW
NA	0.14
Plage de Mise au Point Automatique
- Horizontal	-1.5+1.5mm
- Vertical	-40+40mm
Refroidissement à l'Eau	Φ8, max. 5bar, min. 1.5 L/min
Gaz de Découpe	Φ12, max. 25bar
Tension de Fonctionnement	24V±10%, max. 4A
I/O Interface (19-pin)	max. 30mA
Poids de la Tête de Coupe Laser	9KG

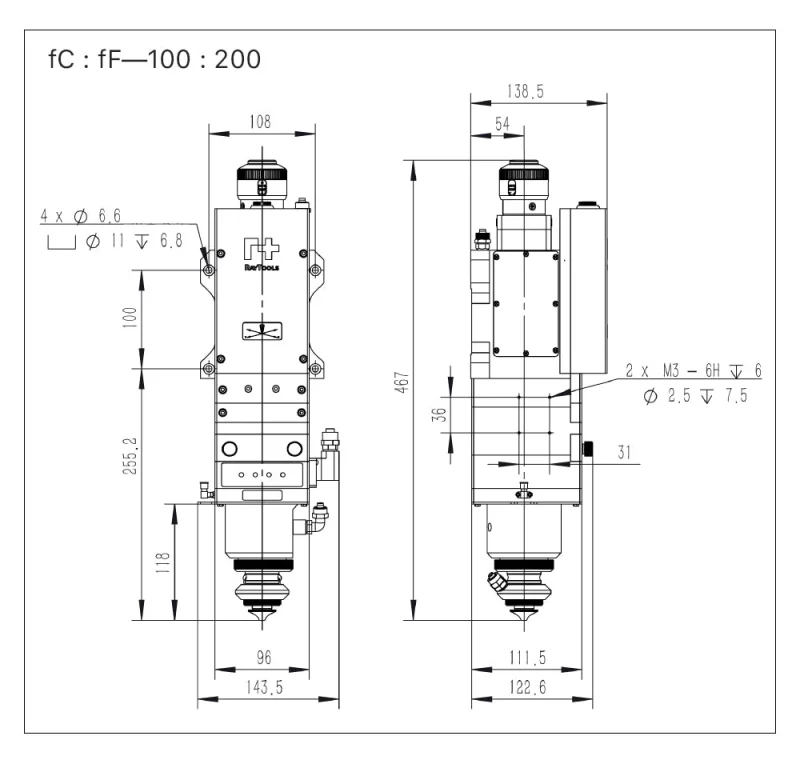

Installation
Quantité / Taille de Vis de Trou de Montage de la Platine Arrière	4xM6
Quantité / Taille de Vis de Trou de Montage de l'Amplificateur	4xM3
