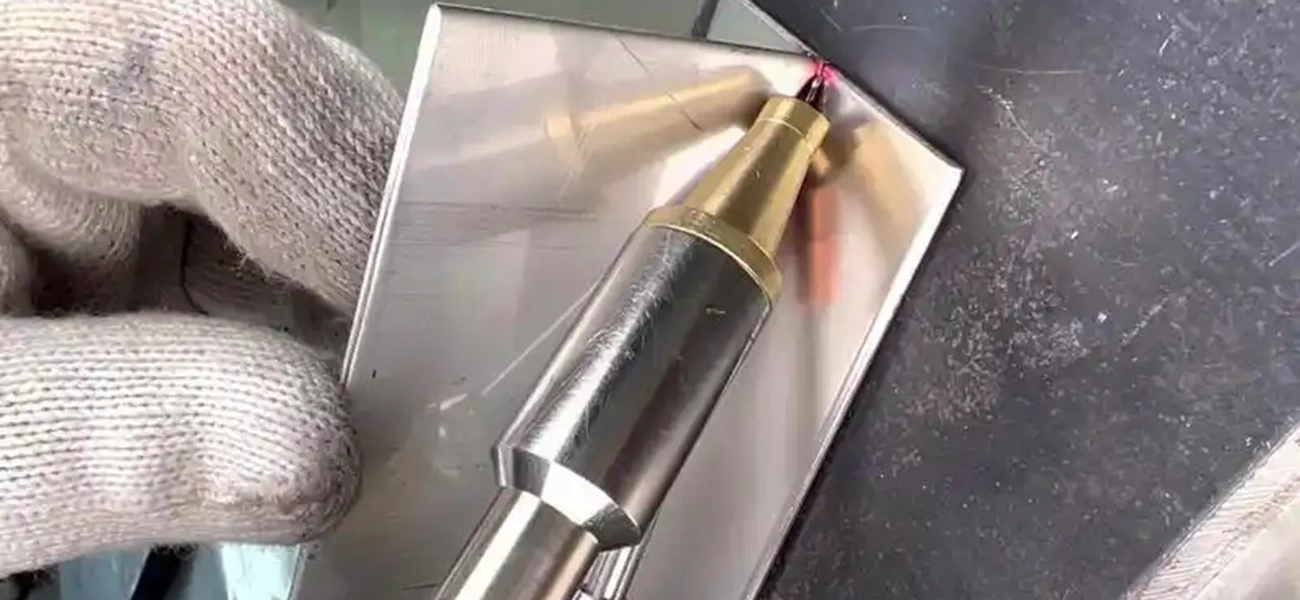

Deux méthodes pour implémenter le motif en écailles de poisson
La classification des buses en cuivre dépend principalement de : si l'alimentation en fil est impliquée, de la taille du fil de soudure et de l'angle de soudage. Par exemple, pour le soudage par alimentation en fil dans un angle interne avec un fil de soudure de 1,0 mm, utilisez la buse en cuivre AS-12, comme montré dans le diagramme.
Utilisation de la fonction de soudage par points intégrée dans le système
1. Mode de soudage en écailles de poisson
1.1 Activez le mode de soudage par points sur la page d'accueil.
1.2 Dans les paramètres, choisissez le type de soudage par points (motif en écailles de poisson).
1.3 Réglez une durée et un intervalle de soudage par points raisonnables dans les paramètres.
Dans ce mode, seul le laser est éteint lorsqu'il est en mode intermittent, et d'autres paramètres comme le temps d'allumage ou d'extinction de la lumière n'affectent pas et n'ont pas d'effet, ce qui peut augmenter les dommages à la lentille de protection.
Il suffit de régler la durée et l'intervalle de soudage par points pour obtenir l'effet de soudage en écailles de poisson (la configuration minimale est de 1 ms).
Exemple :
- Durée de soudage par points : 150 ms (ce paramètre affecte la taille du motif de soudage)
- Intervalle de soudage par points : 50 ms (ce paramètre affecte l'intervalle entre deux motifs)
2. Mode de soudage intermittent
Dans ce mode, veuillez éteindre le laser, le gaz de protection et arrêter l'alimentation en fil lorsqu'il est en mode intermittent. Les autres paramètres, comme le temps d'allumage ou d'extinction, sont principalement utilisés pour le soudage à longueur fixe.
Modifiez la longueur du soudage en réglant la durée du soudage par points, et l'intervalle de soudage par points peut être réglé plus haut.
Exemple :
- Durée de soudage par points : 1000 ms (ce paramètre affecte la longueur de la soudure, c'est-à-dire le temps d'émission du laser)
- Intervalle de soudage par points : 5000 ms (ce paramètre peut être une valeur fixe, la valeur par défaut est 5000)
Veuillez prêter attention à ce que, dans ce mode, il est nécessaire de juger manuellement si le fil est cassé ou non, et le fil doit être relevé à temps.
Soudage par impulsion avec alimentation en fil
Sans apporter de modifications au système, en mode de soudage normal, passez en mode impulsion en utilisant l'alimentation en fil et réglez la fréquence des impulsions et lissage. set the pulse frequency and smoothing.
