Dichtring für Raytools Laser-Schneidkopf

Der Dichtungsring wird innerhalb der Schutzlinsenschublade installiert. Er sorgt für eine Passung mit der unteren Schutzlinse und versiegelt die Schutzlinse unterhalb der Fokussierlinse. Dadurch wird verhindert, dass Staub und unreines Gas die Hohlraum des Schneidkopfs kontaminieren und so mögliche Schäden an der Fokussierlinse und der Kollimations-Spiegelgruppe aufgrund von Überhitzung vermieden werden.

Größe

Produktmerkmale

Product Parameter

Nummer	Dichtungsringgröße	Anwendungsbereiche

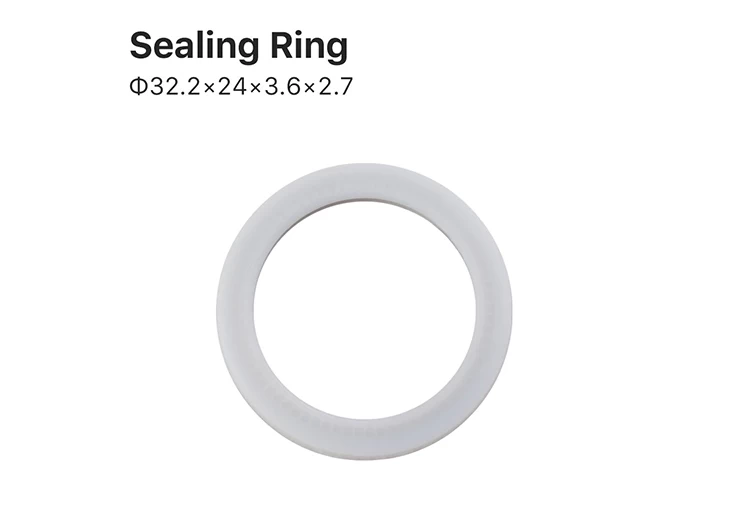

1	Φ32.2×24×3.6×2.7	Für Raytools 27,9 * 4,1 Schutzfenster, wie BT210, BT240, BM109, BM110, BM111 Fokussierschutzfenster

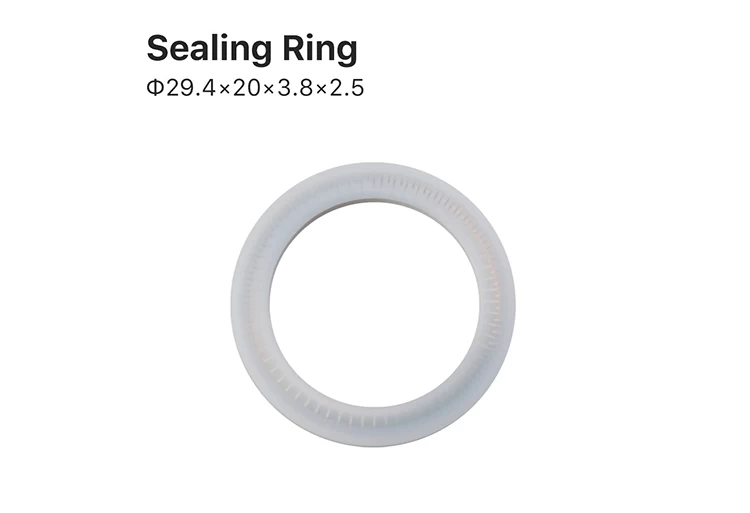

2	Φ29.4×20×3.8×2.5	Für Raytools 24,9 * 1,5 Schutzfenster wie BT210, BT240, BM109, BM110, BM111 Kollimationsschutzfenster

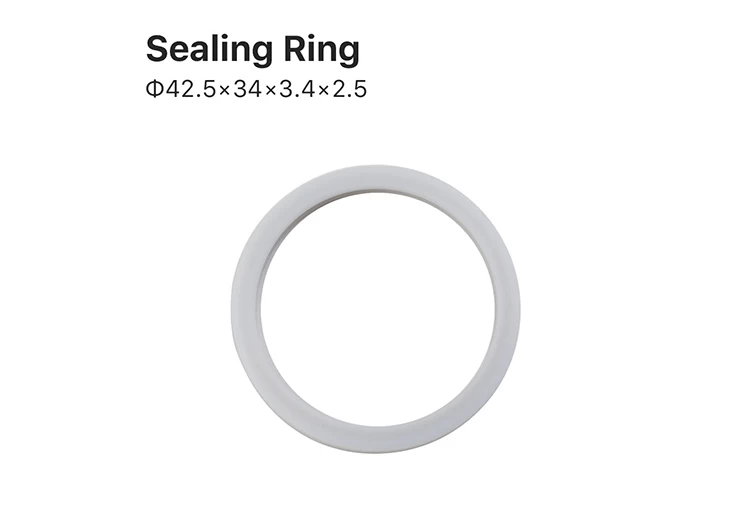

3	Φ42.5×34×3.4×2.5	Für Raytools 37 * 7 Schutzfenster
4	Φ41.5×34×3.4×2.5	Für BODOR 37 * 7 Schutzfenster
5	Φ26.6×18×3.7×2.8	Für WSX 22,35 * 4,1 Schutzfenster, wie KC13, KC15, NC30, SW20 Kollimationsschutzfenster
6	Φ25.6×19×3.4×2.5	Für WSX 25,4 * 4 Schutzfenster, wie NC12, MN15, SW15 Fokussierschutzfenster
7	Φ29.8×23×3×2	Für WSX 30 * 5 Schutzfenster, wie KC13, KC15, NC30, SW20, 001 Fokussierschutzfenster
8	Φ37.5×30×2.7×1.9	Für WSX 37 * 7 Schutzfenster
9	Φ40.3×34×2.7x2 (Gelb)	Für Precitec 37*7 Schutzlinse, wie Precitec Procutter Fokusschutzfenster
10	Φ31.5×25×3x2 (Gelb)	Für OSPRI 30 * 5 Fokussierschutzfenster und Precitec Lightcutter 30 * 5 Schutzfenster
11	Φ32×25×3×2	Für ACEMIT 29,7 * 4,7 Fokussierschutzfenster
12	Φ54.5×47×2.8 (Gelb)	Für Precitec Procutter D37 Fokussierlinse
13	Φ55.6×48.5×2.8 (Gelb)	Für Precitec Procutter D37 Fokussierlinse
