BOCI BLT6-Serie Laserschneidkopf

Die smarten Schneidköpfe der BLT 6 Serie wurden speziell für Lasergeräte mit ultrahoher Leistung (bis zu maximal 40 kW) entwickelt. Mit einem brandneuen Strahlwegdesign und optimierten optischen Linsen bieten sie herausragende Leistung, stabiles Schneiden, einfache Installation und Einrichtung sowie doppelten Staubschutz. Die intelligenten Durchstoß- und Auto-Recut-Funktionen erfüllen die hohen Anforderungen sowohl an das Luft- als auch an das N2-Hochleistungsschneiden und verbessern die Effizienz und den Ertrag erheblich.

Optische Konfiguration

Produktmerkmale

Intelligentes Durchstoßen: Verwendung von Sensoren zur Überwachung des Durchstoßvorgangs und Fortsetzung des Schneidens unmittelbar nach dem Durchstoßen.
Anti-Explosionsüberwachung der Schutzlinse: Echtzeitüberwachung des Astigmatismuswerts im Inneren der Kammer des Schneidkopfs.
Prozessüberwachung: Echtzeitüberwachung durch den internen Sensor des Schneidkopfs.
Antikollisionsschutz

Produktvorteile

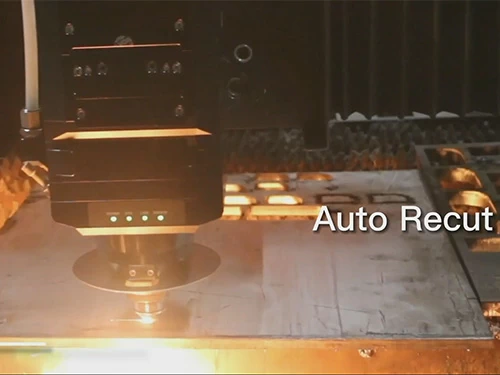

Stabil und Effizient SchneidenEchtzeit-Sensor im Kopf realisiert eine stabile Schneidleistung, indem er nicht durchgetrennte Bahnen erkennt und automatisch nachschneidet.

Intelligentes EinstechenEchtzeit-Überwachung des Einstichvorgangs ermöglicht es, sofort nach dem Einstechen mit dem Schneiden zu beginnen. Kein Warten mehr, Effizienz deutlich verbessert.

Schlackenfreies SchneidenÜberwacht den Laserstrahl, um ihn rechtzeitig auszuschalten und schlackenfreies Schneiden ohne Lücke zu realisieren.

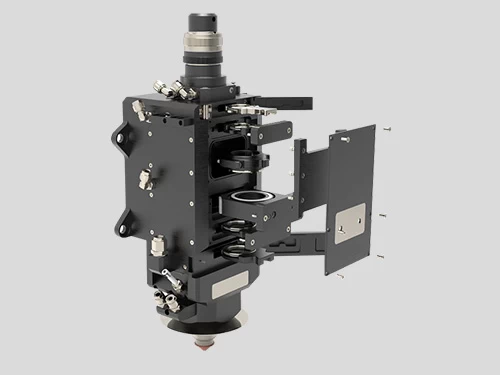

Einfach zu WartenGebrauchsfertige Optikschublade, Linse in 5 Minuten gewechselt. Niedrige Reparaturkosten.

Zuverlässiger SchutzSchutzschrauben schützen den Schneidkopf vor Beschädigungen. Keine Zeitverschwendung durch Depotreparaturen.

Intelligente und SichereÜberwacht den Gasdruck der ersten und zweiten unteren Schutzlinse, um Frühwarnungen zu geben.

SchutzlinsenüberwachungEin verbesserter Algorithmus, der mit einem Sensor integriert ist, verhindert wirksam Risse in der Schutzlinse, die durch Verschmutzung verursacht werden.

Technische Parameter

BOCI BLT6-Serie Schneidkopf Konfiguration
Modell des Schneiders	BLT642H	BLT662H	BLT682H
Leistung	≤15kW	≤20kW	≤30kW
Faser-Schnittstelle	QBH
Fokussierlänge (mm)	200	200	200	300
Kollimationslänge (mm)	100	100	100	100
Obere Schutzlinse (mm)	D25.4*T4		D25.4*T4-8
Untere Schutzlinse (mm)	D34*T5		D34.0*T5-8
Größe (mm)	428.3x181
Gewicht (kg)	≈9.5
Autofokus-Bereich (mm)	±50
Laserwellenlänge (nm)	1030-1090
Schneidgas (Bar)	Φ10, max. 25bar
Kühlgas (Bar)	Φ6, max. 5bar
Kühlwasser	Φ8, max. 5bar, min. 2.0L/min
